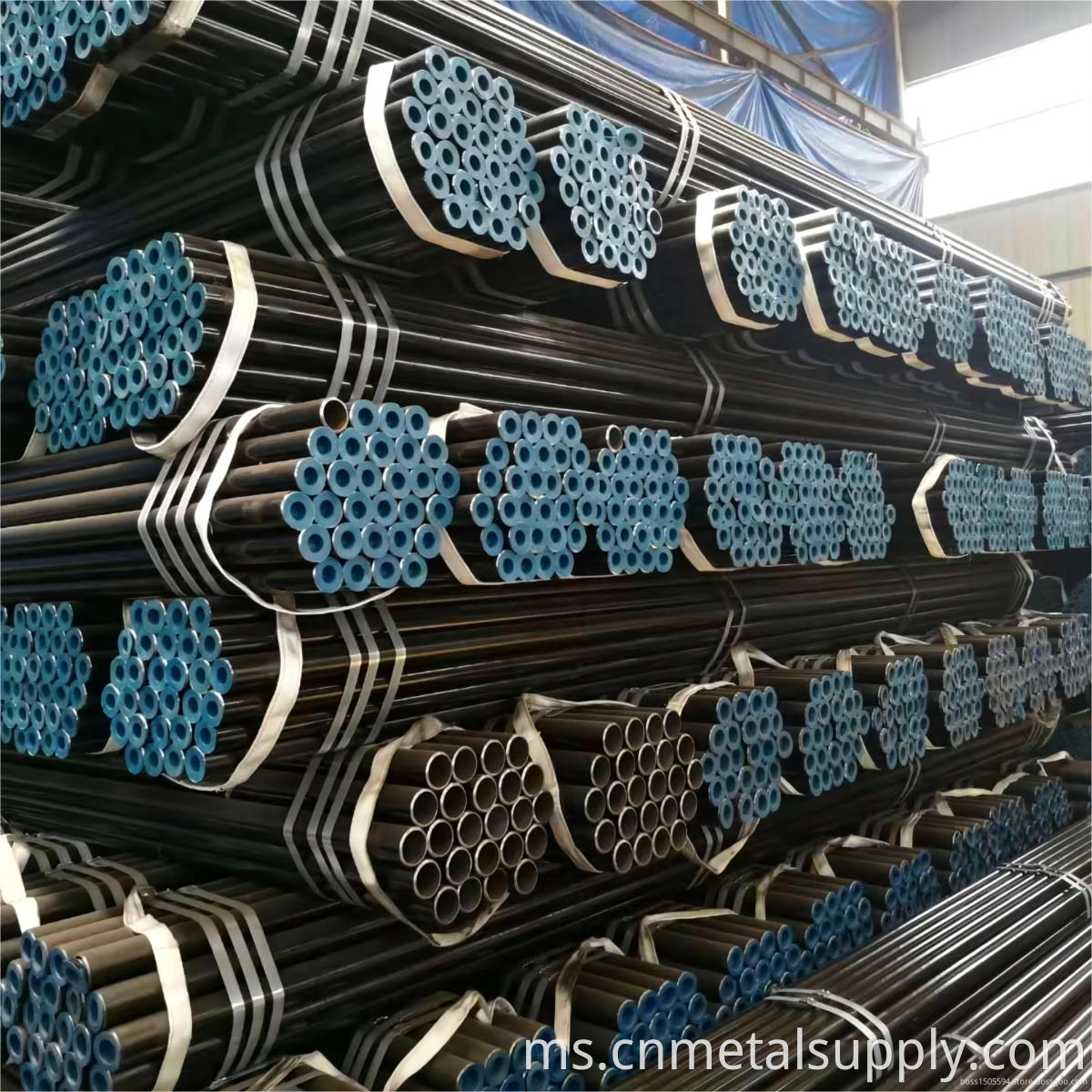

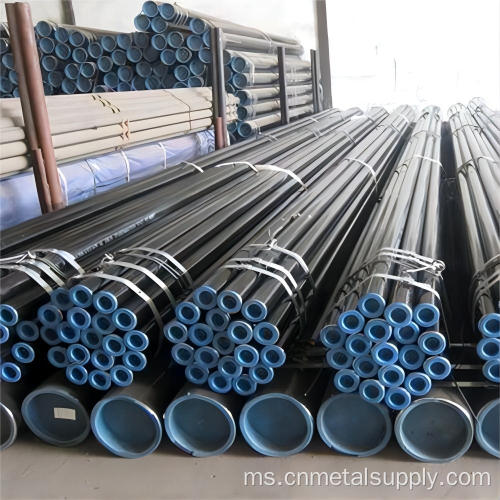

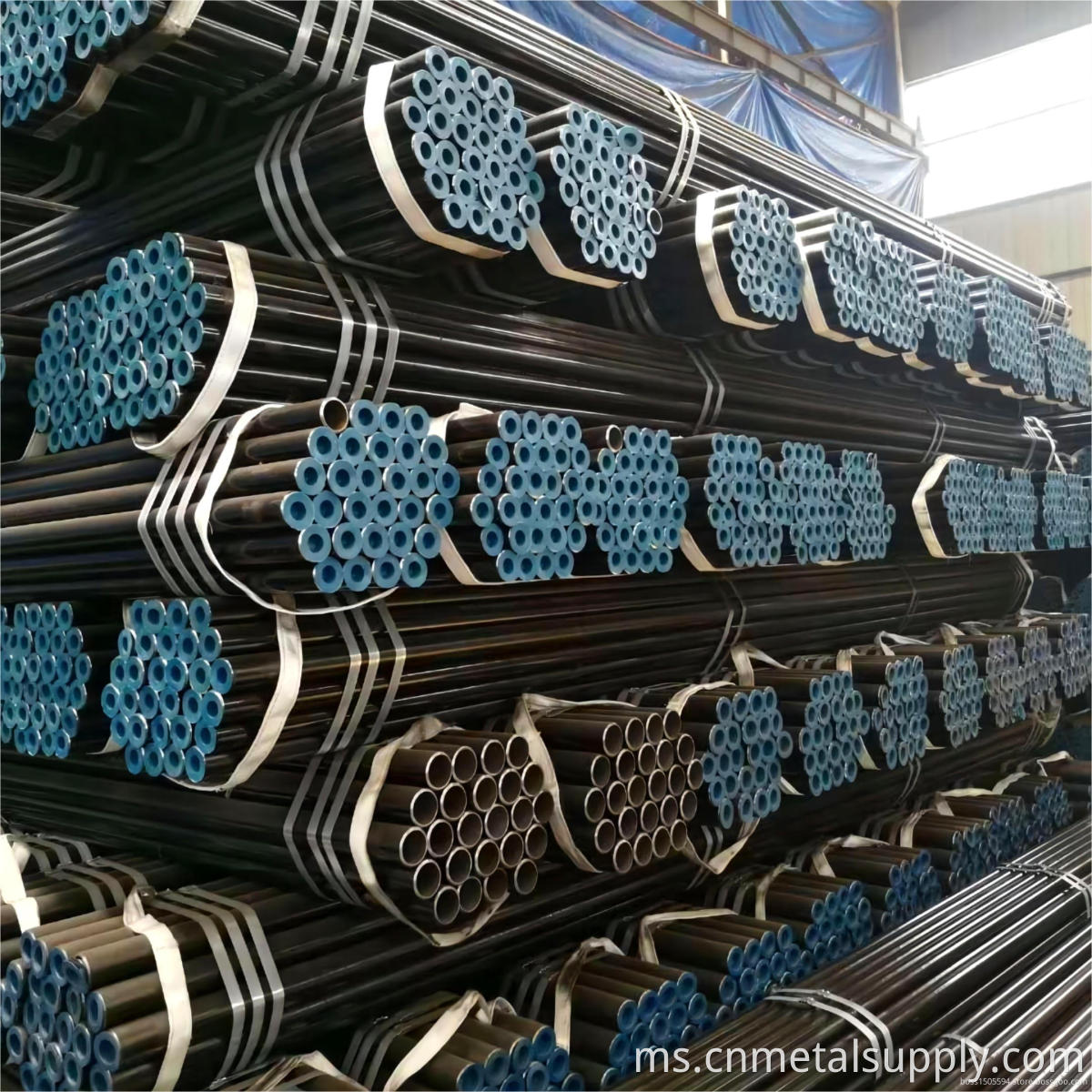

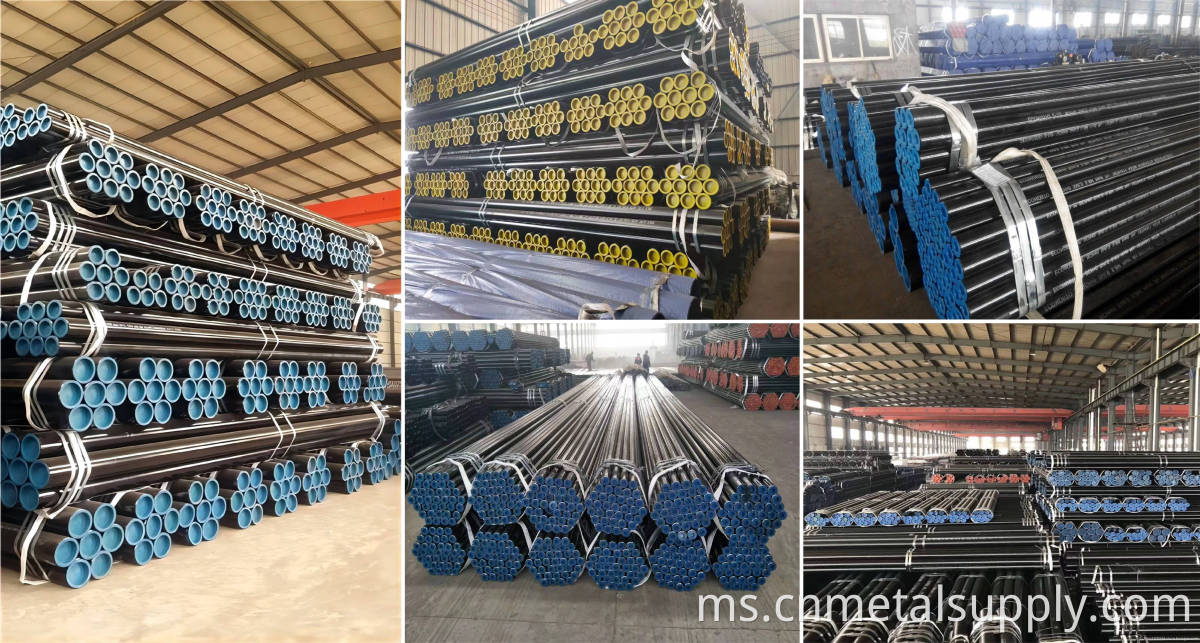

Apakah paip API 5L X60 PSL1?
API 5L Gred B, x42, x46, x52, x56, x 60 , x6 5 , x70, x80 Karbon keluli lancar
Spesifikasi Institut Petroleum Amerika API 5L meliputi paip garis keluli lancar dan dikimpal. Ini adalah paip keluli untuk sistem pengangkutan saluran paip di industri petroleum dan gas asli. API 5L sesuai untuk menyampaikan gas, air, dan minyak. Julat saiz hanya terhad oleh keupayaan pengilang.
Spesifikasi untuk API 5L mematuhi Pertubuhan Antarabangsa untuk Standardisasi ISO 3183, yang menyeragamkan sistem pengangkutan saluran paip dalam bahan -bahan, peralatan dan struktur luar pesisir untuk industri petroleum, petrokimia, dan gas asli. Jawatankuasa Teknikal yang mengarang piawaian yang diakui bahawa terdapat dua tahap spesifikasi produk asas (PSL) keperluan teknikal dan oleh itu dibangunkan PSL 1 dan PSL 2. PSL 1 adalah kualiti standard untuk paip talian di mana PSL 2 mengandungi bahan kimia tambahan, sifat mekanikal, dan keperluan ujian.
Gred yang diliputi oleh spesifikasi ini ialah A25, A, B (dan gred "X" berikut), x42, x46, x52, x56, x60, x65, x70, x80. Nombor dua digit berikutan "X" menunjukkan kekuatan hasil minimum (dalam psi 000) paip yang dihasilkan ke gred ini. Kami membawa API 5L Gred B Pipa dalam API 5L X42 PSL1, API 5L X42 PSL2, API 5L X46 PSL1, API 5L X46 PSL2, API 5L X52 PSL1, API 5L X52 PSL2, API 5L X56 X60 PSL1, API 5L X60 PSL2, API 5L X65 PSL1, API 5L X65 PSL2, API 5L X70 PSL2.
Spesifikasi produk
|
Out Diameter
|
13.7mm-914mm
|
|
Wall Thickness
|
2mm-120mm
|
|
Length
|
2m-12m
|
|
Producing Standard
|
American ASME B36.10M, ASTM API 5L, API 5CT
Japanese JIS, German DIN, Chinese GB, BS standard
|
|
Steel Grade
|
ASTM A53, A106, A210, A252, A333 etc;
PSL1: A, B, x42, x46, x52, x56, x60, x65, x70
PSL2: B, x42, x46, x52, x56, x60, x65, x70, x80
JIS STPG42, G3454, G3456 etc;
DIN St37, St42, St45, St52, DIN1626, DIN17175;
GB 20#, Q345, 16Mn etc.
|
|
Special specifications
|
Available according to customer’s requirements and quantity.
|
|
End Shape
|

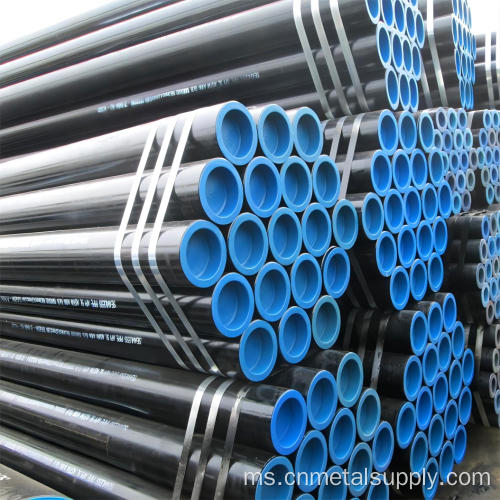

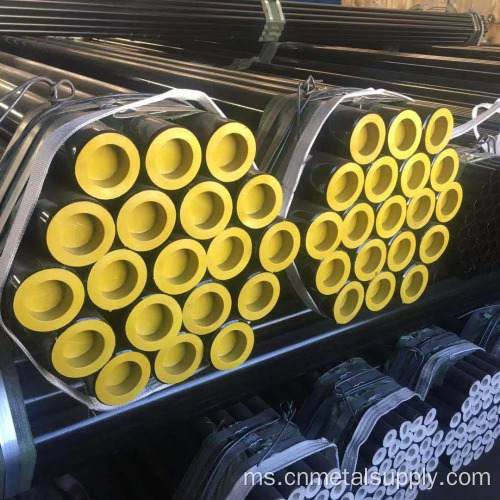

Beveled end, plain end, varnished, or adding plastic caps to protect the two ends as per customer’s requirements
|
|
Surface treatment
|
Painted, Oiled, galvanized, phosphate etc
|
|
Usage
|
1.Widely used in the mechanical treatment field, petrochemical industry, transport and construction field
2.Ordinary structural purposes and mechanic structural purposes, for example in construction field, fulcrum bearing etc;
3.The transportation of fluids in the projects and big equipments, for example transport of water, oil, gas etc
4.Can be used in low and medium pressure boiler for the transportation of fluids, for example steam tube, big smoke tube, small smoke tube, generating tube etc
|
|
Third party inspection
|
Welcome you to send a third party inspecting company (BV, SGS etc) to check the quality of our final products.
|
API 5L talian paip (paip lancar dan dikimpal) dari semua gred mempunyai PSL1 dan PSL2 dua spesifikasi produk, mereka berbeza dengan komposisi kimia, proses pembuatan, kekuatan mekanikal, rawatan haba, rekod ujian, kebolehkesanan dan lain -lain.
PSL adalah nama pendek tahap standard produk. Tahap standard produk paip garis mempunyai PSL1 dan PSL2, juga kita boleh mengatakan standard kualiti yang dibahagikan dalam PSL1 dan PSL2. PSL2 lebih tinggi daripada PSL1, bukan sahaja standard pemeriksaan yang berbeza, juga harta kimia, piawaian kekuatan mekanikal adalah berbeza. Oleh itu, apabila meletakkan pesanan untuk paip talian API 5L, harus dinyatakan dengan jelas untuk saiz, gred spesifikasi umum ini, juga perlu menjelaskan leve standard pengeluaran, PSL1 atau PSL2.
PSL2 lebih ketat daripada PSL1 pada sifat kimia, kekuatan tegangan, ujian tidak merosakkan, dan ujian kesan.
API 5L PSL1 Paip garis keluli tidak diperlukan untuk melakukan ujian impak.
Untuk paip garis keluli API 5L PSL2, kecuali gred X80, semua gred lain paip talian API 5L memerlukan ujian impak pada suhu 0 ℃. Nilai purata AKV: arah membujur ≥41J, arah tranverse ≥27J.
Untuk API 5L Gred X80 PSL2 Line Pipe, pada 0 ℃ untuk semua saiz, ujian kesan AKV nilai purata: arah membujur ≥101J, arah tranverse ≥68j.
Bagi API 5L PSL2 Line Pipe hendaklah melaksanakan ujian hidraulik untuk setiap paip tunggal, dan dalam spesifikasi standard API tidak membenarkan ujian tidak merosakkan menggantikan ujian hidraulik, ini juga merupakan perbezaan besar antara standard Cina dan API 5L. Untuk PSL1 tidak diperlukan ujian tidak merosakkan, untuk PSL2 akan melakukan ujian yang tidak merosakkan untuk setiap paip tunggal.
Komposisi kimia dan kekuatan mekanikal juga berbeza antara paip baris API 5L PSL1 dan paip baris API 5L PSL2. Untuk spesifikasi terperinci seperti di bawah. API 5L PSL2 mempunyai sekatan dengan kandungan bersamaan karbon, di mana untuk pecahan massa karbon lebih besar daripada 0.12%, dan sama atau kurang daripada 0.12%. CEQ yang berbeza hendaklah digunakan. Untuk paip talian dalam kekuatan tegangan PSL2 mempunyai had maksimum.
API 5L PSL 1 Komposisi Kimia dan Sifat Mekanikal:
|
Standard
|
Steel grade
|
Chemical Compositions(%)
|
Mechanical Properties
|
|
C(Max)
|
Mn(Max)
|
P(Max)
|
S(Max)
|
Tensile strength(Min)
|
Yield strength(Min)
|
|
Psi X 1000
|
Mpa
|
Psi X 1000
|
Mpa
|
|
API 5L PIPE PSL 1
|
A25
|
CL I
|
0.21
|
0.60
|
0.030
|
0.030
|
45
|
310
|
25
|
172
|
|
CL II
|
0.21
|
0.60
|
0.030
|
0.030
|
|
A
|
0.22
|
0.90
|
0.030
|
0.030
|
48
|
331
|
30
|
207
|
|
B
|
0.26
|
1.20
|
0.030
|
0.030
|
60
|
414
|
35
|
241
|
|
X42
|
0.26
|
1.30
|
0.030
|
0.030
|
60
|
414
|
42
|
290
|
|
X46
|
0.26
|
1.40
|
0.030
|
0.030
|
63
|
434
|
46
|
317
|
|
X52
|
0.26
|
1.40
|
0.030
|
0.030
|
66
|
455
|
52
|
359
|
|
X56
|
0.26
|
1.40
|
0.030
|
0.030
|
71
|
490
|
56
|
386
|
|
X60
|
0.26
|
1.40
|
0.030
|
0.030
|
75
|
517
|
60
|
414
|
|
X65
|
0.26
|
1.45
|
0.030
|
0.030
|
77
|
531
|
65
|
448
|
|
X70
|
0.26
|
1.65
|
0.030
|
0.030
|
82
|
565
|
70
|
483
|
API 5L PSL 2 Komposisi Kimia dan Sifat Mekanikal:
|
Standard
|
Steel grade
|
Chemical Composition(%)
|
Mechanical Properties
|
|
C
|
Mn
|
P
|
S
|
Tensile strength
|
Yield strength
|
|
(Max)
|
(Max)
|
(Max)
|
(Max)
|
Psi X 1000
|
Mpa
|
Psi X 1000
|
Mpa
|
|
API 5L PIPE PSL 2
|
B
|
0.22
|
1.20
|
0.025
|
0.015
|
60-110
|
414-758
|
35-65
|
241-448
|
|
X42
|
0.22
|
1.30
|
0.025
|
0.015
|
60-110
|
414-758
|
42-72
|
290-496
|
|
X46
|
0.22
|
1.40
|
0.025
|
0.015
|
63-110
|
434-758
|
46-76
|
317-524
|
|
X52
|
0.22
|
1.40
|
0.025
|
0.015
|
66-110
|
455-758
|
52-77
|
359-531
|
|
X56
|
0.22
|
1.40
|
0.025
|
0.015
|
71-110
|
490-758
|
56-79
|
386-544
|
|
X60
|
0.22
|
1.40
|
0.025
|
0.015
|
75-110
|
517-758
|
60-82
|
414-565
|
|
X65
|
0.22
|
1.45
|
0.025
|
0.015
|
77-110
|
531-758
|
65-82
|
448-565
|
|
X70
|
0.22
|
1.65
|
0.025
|
0.015
|
82-110
|
565-758
|
70-82
|
483-565
|
|
X80
|
0.22
|
1.90
|
0.025
|
0.015
|
90-110
|
621-827
|
80-102
|
552-705
|
Dimensi paip talian 5L API
|
Nominal Size
|
Outside Diameter
|
Wall Thickness
|
Plain-end Weight
|
|
inch
|
mm
|
inch
|
mm
|
lb/ft
|
kg/m
|
|
0.405
|
0.405
|
10.29
|
0.095
|
2.4
|
0.31
|
0.47
|
|
0.54
|
0.54
|
13.72
|
0.088
|
2.2
|
0.43
|
0.62
|
|
0.54
|
13.72
|
0.119
|
3.0
|
0.54
|
0.79
|
|
0.675
|
0.675
|
17.15
|
0.091
|
2.3
|
0.57
|
0.84
|
|
0.675
|
17.15
|
0.126
|
3.2
|
0.74
|
1.10
|
|
0.84
|
0.84
|
21.34
|
0.109
|
2.8
|
0.85
|
1.28
|
|
0.84
|
21.34
|
0.147
|
3.7
|
1.09
|
1.61
|
|
1.05
|
1.05
|
26.67
|
0.113
|
2.9
|
1.13
|
1.70
|
|
1.05
|
26.67
|
0.154
|
3.9
|
1.48
|
2.19
|
|
1.315
|
1.315
|
33.4
|
0.133
|
3.4
|
1.68
|
2.52
|
|
1.315
|
33.4
|
0.179
|
4.6
|
2.17
|
3.21
|
|
1.660
|
1.660
|
42.2
|
0.145
|
3.7
|
2.72
|
3.43
|
|
1.660
|
42.2
|
0.191
|
4.9
|
3.00
|
4.51
|
|
1.660
|
42.2
|
0.382
|
9.7
|
5.22
|
7.77
|
|
1.900
|
1.900
|
48.3
|
0.145
|
3.7
|
2.72
|
4.07
|
|
1.900
|
48.3
|
0.200
|
5.1
|
3.63
|
5.43
|
|
1.900
|
48.3
|
0.400
|
10.2
|
6.41
|
9.58
|
|
2 3/8
|
2.375
|
60.3
|
0.109
|
2.8
|
2.64
|
3.97
|
|
2.375
|
60.3
|
0.125
|
3.2
|
3.00
|
4.51
|
|
2.375
|
60.3
|
0.141
|
3.6
|
6.36
|
5.03
|
|
2.375
|
60.3
|
0.154
|
3.9
|
3.65
|
5.42
|
|
2.375
|
60.3
|
0.172
|
4.4
|
4.05
|
6.07
|
|
2.375
|
60.3
|
0.188
|
4.8
|
4.39
|
6.57
|
|
2.375
|
60.3
|
0.218
|
5.5
|
5.02
|
7.43
|
|
2.375
|
60.3
|
0.250
|
6.4
|
5.67
|
8.51
|
|
2.375
|
60.3
|
0.281
|
7.1
|
6.28
|
9.31
|
|
2.375
|
60.3
|
0.436
|
11.0
|
9.03
|
13.47
|
|
2 7/8
|
2.875
|
73.0
|
0.109
|
2.8
|
3.22
|
4.85
|
|
2.875
|
73.0
|
0.125
|
3.2
|
3.67
|
5.51
|
|
2.875
|
73.0
|
0.141
|
3.6
|
4.12
|
6.16
|
|
2.875
|
73.0
|
0.156
|
4.0
|
4.53
|
6.81
|
|
2.875
|
73.0
|
0.172
|
4.4
|
4.97
|
7.44
|
|
2.875
|
73.0
|
0.188
|
4.8
|
5.40
|
8.07
|
|
2.875
|
73.0
|
0.203
|
5.2
|
5.79
|
8.69
|
|
2.875
|
73.0
|
0.216
|
5.5
|
6.13
|
9.16
|
|
2.875
|
73.0
|
0.250
|
6.4
|
7.01
|
10.51
|
|
2.875
|
73.0
|
0.276
|
7.0
|
7.66
|
11.39
|
|
2.875
|
73.0
|
0.552
|
14.0
|
13.69
|
20.37
|
|
3 1/2
|
3.5
|
88.9
|
0.141
|
3.6
|
5.06
|
7.57
|
|
3.5
|
88.9
|
0.156
|
4.0
|
5.57
|
8.37
|
|
3.5
|
88.9
|
0.172
|
4.4
|
6.11
|
9.17
|
|
3.5
|
88.9
|
0.188
|
4.8
|
6.65
|
9.95
|
|
3.5
|
88.9
|
0.216
|
5.5
|
7.58
|
11.31
|
|
3.5
|
88.9
|
0.250
|
6.4
|
8.68
|
13.02
|
|
3.5
|
88.9
|
0.281
|
7.1
|
9.66
|
14.32
|
|
3.5
|
88.9
|
0.300
|
7.6
|
10.25
|
15.24
|
|
3.5
|
88.9
|
0.600
|
15.2
|
18.58
|
27.63
|
|
4
|
4
|
101.6
|
0.156
|
4.0
|
6.40
|
9.63
|
|
4
|
101.6
|
0.172
|
4.4
|
7.03
|
10.55
|
|
4
|
101.6
|
0.188
|
4.8
|
7.65
|
11.46
|
|
4
|
101.6
|
0.226
|
5.7
|
9.11
|
13.48
|
|
4
|
101.6
|
0.250
|
6.4
|
10.01
|
15.02
|
|
4
|
101.6
|
0.281
|
7.1
|
11.16
|
16.55
|
|
4
|
101.6
|
0.318
|
8.1
|
12.50
|
18.68
|
|
4 1/2
|
4.5
|
114.3
|
0.156
|
4.0
|
7.24
|
10.88
|
|
4.5
|
114.3
|
0.172
|
4.4
|
7.96
|
11.92
|
|
4.5
|
114.3
|
0.188
|
4.8
|
8.67
|
12.96
|
|
4.5
|
114.3
|
0.203
|
5.2
|
9.32
|
13.99
|
|
4.5
|
114.3
|
0.219
|
5.6
|
10.02
|
15.01
|
|
4.5
|
114.3
|
0.237
|
6.0
|
10.80
|
16.02
|
|
4.5
|
114.3
|
0.250
|
6.4
|
11.36
|
17.03
|
|
4.5
|
114.3
|
0.281
|
7.1
|
12.67
|
18.77
|

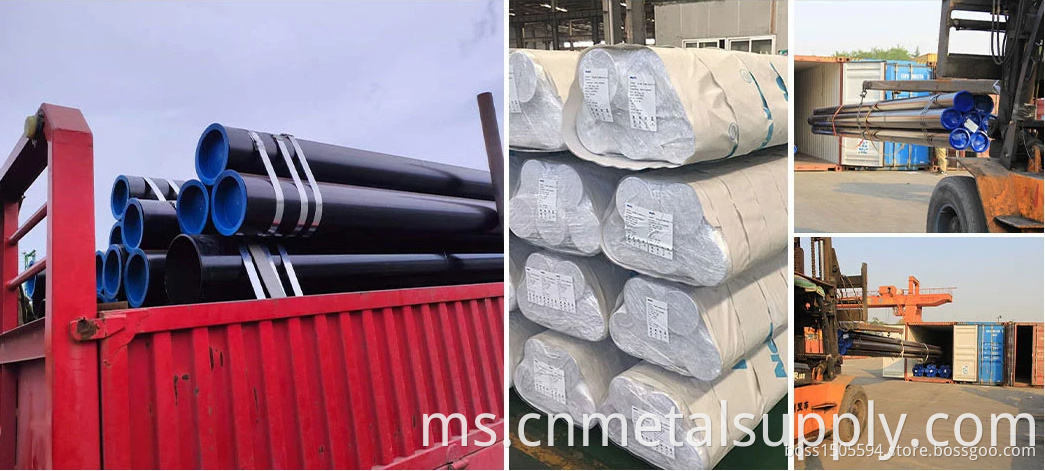

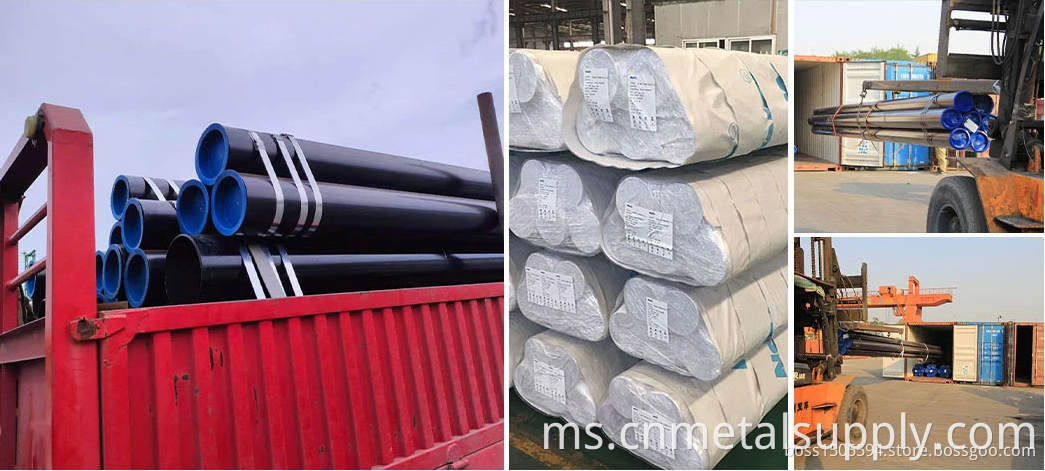

Pembungkusan dan pengangkutan
1) Pembungkusan: 3 lapisan pembungkusan. Di dalamnya adalah kertas kerajinan, pertengahan adalah filem plastik air dan di luar lembaran keluli GI yang akan dilindungi oleh jalur keluli dengan kunci, dengan lengan gegelung dalaman atau sebagai keperluan pelanggan.
2) Penghantaran: Kami mempunyai kerjasama jangka panjang dengan banyak syarikat perkapalan yang berpengalaman dan akan mendapati cara pengangkutan yang paling sesuai untuk anda.
3) Syarat Perdagangan: FOB/CIF/CFR
4) Pelabuhan Penghantaran: Qingdao/Tianjin/Shanghai
5) Penghantaran: A: Panjang: ≤6m, dimuatkan dalam bekas 20gp. B: Panjang: ≤12m, dimuatkan dalam bekas 40gp.
Catatan: saiz bekas 20gp (di dalam: 5898*2352*2393mm); Saiz bekas 40gp (di dalam: 12032*2352*2393mm); Saiz 40hq bekas (di dalam: 12032*2352*2698mm).
6) Masa Penghantaran: Saiz Normal: 7-15days Hantar dari Gudang secara langsung. Saiz Khas: 15-30 hari Custom Made for You.
Hubungi Kami
Sekiranya anda mempunyai sebarang pertanyaan, sila hubungi saya melalui e -mel atau telefon!
Terutamanya produk meliputi paip keluli karbon, paip keluli tergalvani, tiub yang diasah, paip minyak, plat keluli karbon, plat bangunan kapal, memakai plat keluli tahan dan plat keluli tekanan, dll.
