T76N Kekuatan Tinggi Berkelip Grouting Mining Bolt

pengenalan produk

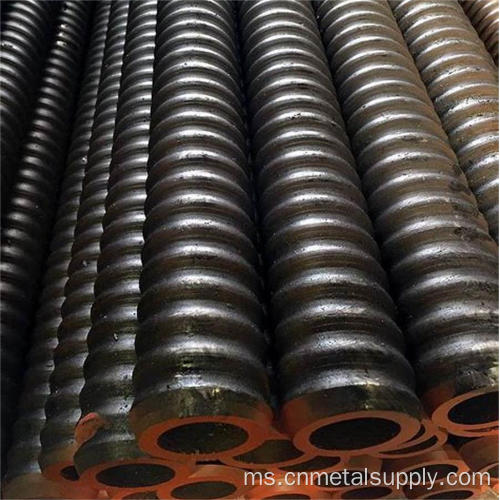

Hollow Anchor Rod bermaksud bar yang memindahkan struktur atau beban geoteknik ke formasi batu yang stabil, bolt anchor terdiri daripada bar, bit gerudi, gandingan, pinggan, penyumbat grouting dan kacang. Digunakan secara meluas sebagai cara berlabuh yang efisien, dalam pra-sokongan terowong, cerun, pantai, lombong, projek pemeliharaan air, asas bangunan, pengukuhan jalanan dan rawatan penyakit geologi seperti tanah runtuh, retak, umur tenggelam. Ia tidak boleh digantikan dalam persekitaran pembinaan sempit. Hollow Anchor Bar terbuat dari paip keluli lancar dengan kekuatan yang tinggi.

Skop permohonan :

1. Pengukuhan Radial: Anchor Hollow menggantikan sauh mortar tradisional untuk tetulang radial, yang dapat menyelesaikan banyak kecacatan seperti grouting dan ketidakupayaan yang tidak lengkap untuk mencapai tekanan yang grouting semasa proses pembinaan sauh mortar tradisional, memastikan kualiti projek.

2. Pengukuhan cerun: Menggunakan sauh berongga untuk mengukuhkan cerun yang tidak stabil bukan sahaja mempunyai proses yang mudah dan kos rendah, tetapi juga mudah dan cepat membina dan mempunyai kesan yang luar biasa.

3. Sokongan Pit Yayasan: Anchor Hollow digunakan untuk mengukuhkan lubang -lubang asas bangunan, yang bukan sahaja mempunyai proses yang mudah, tetapi juga dapat merealisasikan tekanan grouting dan memperbaiki keadaan batu sekitar lubang -lubang asas.

Struktur:

Anchor berongga terdiri daripada badan rod berulir penuh, kepala utama, penyumbat grout, plat sokongan, kacang, dan lain -lain. Setiap bahagiannya direka untuk memaksimumkan kos pengisian dan pengisian padat semasa grouting. Mortar boleh sampai berpuluh -puluh kali. Kilogram (parameter tertentu tertakluk kepada reka bentuk) menembusi keretakan batu di bawah tekanan, dan plat sokongan dan kacang boleh dipasang dengan mudah.

Ciri-ciri:

Anchor berongga menggabungkan fungsi sauh dan paip grouting menjadi satu. Ia adalah paip grouting semasa grouting, dan ia menjadi batang utama tanpa menariknya selepas grouting. Berbanding dengan teknologi penambat tradisional.

1. Reka bentuk berongga membolehkan sauh berfungsi sebagai paip grouting, mengelakkan kehilangan mortar yang disebabkan oleh mengeluarkan paip grouting dalam teknik pembinaan tradisional.

2. Grouting penuh dan tekanan grouting dapat direalisasikan, yang meningkatkan kualiti projek.

3. Oleh kerana peranan pelbagai aksesori, pusat badan rod sangat baik, dan mortar dapat membungkus keseluruhan panjang batang utama, mengelakkan risiko kakisan dan mencapai tujuan sokongan jangka panjang.

4. Mudah dipasang. Plat sokongan dan kacang boleh dipasang dengan mudah tanpa pemprosesan benang di tapak.

5. Digabungkan dengan pam grouting khas yang menyokong dan teknologi grouting untuk rod utama, kini satu -satunya sistem utama di China yang telah menyelesaikan banyak masalah sokongan pepejal tradisional.

Spesifikasi produk​

Data teknikal rod r-thread

R Thread Anchor Bar atau dipanggil Rod Rod, Kuku Tanah, yang merupakan jenis bar berongga berulir, permukaan bar dengan benang tali mengikut ISO 10208 & 1720. Kerja -kerja bawah tanah, pada masa kini; Ia sangat popular di seluruh dunia.
Saiz Thread: R25, R32, R38, R51, T76.
Standard Thread: ISO10208, ISO1720 dll.

Data Teknologi Rod Anchor T-Thread

T permukaan bar anchor thread Dengan benang trapezoid, reka bentuk sambungan ini lebih kuat dan boleh dipercayai apabila dibandingkan dengan benang tali, kami membekalkan saiz penuh dari T30 hingga T103.
Saiz Thread: T30, T40, T52, T73, T103, T127, T130.
Standard Thread: ISO10208, ISO1720 dll.

Ujian produk

Proses teknologi
Sistem penunggang penggerudian diri terdiri daripada bar jangkar berulir berongga dengan bit gerudi korban yang melakukan penggerudian, berlabuh dan grouting dalam satu operasi. Sistem penunggang penggerudian sendiri digunakan terutamanya dalam penstabilan cerun, pra-sokongan terowong, asas dengan buasir mikro dan lain-lain projek.
1. Sambungkan gerudi aloi dan rod anchor satu hujung, di hujung yang lain, sambungkan lengan gerudi dan penyesuai shank, kemudian sambungkan rig penggerudian atau gerudi tangan. Kemudian mulakan penggerudian, isi air penyejuk semasa penggerudian. (Jika anda ingin memanjangkan batang utama, dapat menyambungkan gandingan, dan kemudian penggerudian)
2. Keluarkan gerudi, letakkan palam berhenti ke dalam batang, dan masukkannya ke lubang, kemudian siap untuk grout. Keadaan khas seperti ketegangan grouting batu di sekelilingnya berakhir atau batu di sekelilingnya terlalu patah, boleh menggunakan ejen utama untuk menutup lubang.
3. Sambungkan gandingan grouting cepat dan hujung rod utama, sambungkan hujung mesin grouting yang lain.
4. Mulailah grouting, apabila grouting penuh dan mencapai nilai reka bentuk kemudian dimatikan. Tekanan Grouting Menurut parameter reka bentuk dan prestasi mesin grouting menentukan, nilai rujukan simen/pasir ialah 1: 0 ~ 1: 1, nilai rujukan air/simen ialah 0.45: 1 ~ 0.5: 1.
5. Pasang plat dan kacang utama, dan ketatkan kacang.
Permohonan:
Semasa pembinaan kerja -kerja bawah tanah, sangat biasa untuk menemui batu lembut, zon patah dan ubah bentuk besar akibat tekanan tanah yang tinggi. Dalam kes yang runtuh serius, jangkar batu yang digerakkan lebih lama diperlukan bukannya biasa.

Pembungkusan dan pengangkutan

Pembungkusan ini dibungkus dalam tarpaulin dan kotak kayu untuk memastikan ia tidak akan berkarat dan menghancurkan dalam proses menghadapi air.
