Astm A105n karbon keluli kimpalan keluli
  • Astm A105n karbon keluli kimpalan keluli
  • Astm A105n karbon keluli kimpalan keluli
  • Astm A105n karbon keluli kimpalan keluli
  • Astm A105n karbon keluli kimpalan keluli

Astm A105n karbon keluli kimpalan keluli

option:
Share:
  • Penerangan produk
< >
Overview
Atribut Produk

Model No.: flange

Jenama: Huitong

Standard: ASTM, bs, MAKAN, GB

Sama Ada Aloi: Bukan aloi

Bertolak Ansur: ± 1%

Perkhidmatan Pemprosesan: Kimpalan, Menyahtapis, Menumbuk

Tolerance: ±1%

Size: 1/2” to 60”, DN 12mm to DN 1500mm

Pressure Class: Class 150 to Class 2,500, PN 2.5 to PN 250

Facing: RF / RTJ

Cabon Steel: A105, A350 LF2

Stainless Steel: A182 F304/F304L/F316/F316L/F321

Alloy Steel: F11, F12

Moq: 20PCS

Pembungkusan: Standard Export Packaging

Nama produk: WN Flange

Membekalkan Keupayaan & Maklumat Tambaha...

Pembungkusan: Pembungkusan eksport standard

Produktiviti: 10000 Pieces Per Month

Pengangkutan: Ocean,Land,Air,Express,Others

Tempat asal: China

Sokongan mengenai: 10000 Pieces Per Month

Kod HS: 3917400000

Jenis bayaran: T/T,D/P,D/A,Paypal,Money Gram,Others

Incoterm: FOB,CFR,CIF,EXW,CPT,CIP,DDP,DDU,DAF,Express Delivery

Pembungkusan & Penghantaran
Unit Jualan:
Piece/Pieces
Jenis Pakej:
Pembungkusan eksport standard
Contoh Gambar:

Product description

Flanges kimpalan-kimpalan atau bebibir leher kimpalan boleh dibezakan dari semua jenis bebibir lain dengan hab tirus yang panjang. Paip yang dikimpal

Expander Flange adalah flange paip leher kimpalan di mana saiz nominal akhir yang tidak flanged lebih besar daripada saiz nominal akhir flanged. Mereka boleh digunakan untuk menukar saiz paip. Ini biasanya digunakan untuk meningkatkan saiz garis ke saiz pertama atau kedua yang lebih besar. Ini adalah alternatif untuk menggunakan kombinasi flange leher dan kimpalan yang berasingan. Flange expander boleh digunakan untuk menyambung paip ke pam, pemampat dan injap. Bebibir paip dan kelengkapan

Beban leher kimpalan panjang NW biasanya dirujuk sebagai flange hab yang tinggi. Ia direka untuk memindahkan tekanan ke paip, dengan itu mengurangkan kepekatan tekanan tinggi di dasar bebibir. Paip yang dikimpal
Spesifikasi bebibir leher kimpalan: paip keluli
Saiz: 1/2 "hingga 60", DN 12mm hingga DN 1500mm
Kelas Tekanan: Kelas 150 hingga Kelas 2,500, PN 2.5 hingga PN 250
Menghadapi: RF / RTJ
Bahan bebibir leher kimpalan:
Keluli Cabon: A105, A350 LF2, C22.8, S355JR
Keluli tahan karat: A182 F304/F304L/F316/F316L/F321
Alloy Steel: F11, F12
Pembungkusan: Kes papan lapis dan pallet papan lapis
Product details

Product Name
 WN Flange
Material
 Flange: 304 or 316L stainless steel
O-rings: Viton, Buna, & silicone
Fasteners: Wingnut, SureSeal, bulkhead & EVAC clamps
Vacuum range
Elastomer seal: >=1 x 10^-8 Torr - High vacuum
EVAC metal seal: >=1 x 10^-11 Torr - UHV
Size
  1/2” to 60”, DN 12mm to DN 1500mm
Pressure Class
 Class 150 to Class 2,500, PN 2.5 to PN 250
Applications
 Blind Flanges are commonly used in petrochemical, pipe engineering, public services & water works.
Blind pipe flanges are often used for high pressure applications.
Delivery Time
 Usually within 7-10 days after receipt of advance payment
Payment Terms
 T/T 30% Down Payment,Balance Will be Paid Before Shippment
Advantage of Blind Flanges
 A much more cost efficient way to seal a pipe when doing repairs
Blind flanges are convenient to install
They can save a good amount of time and money

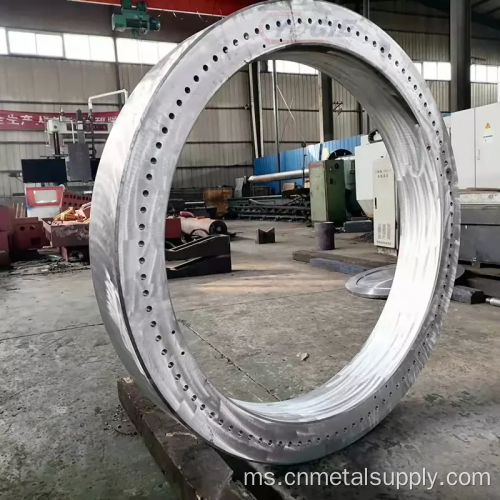

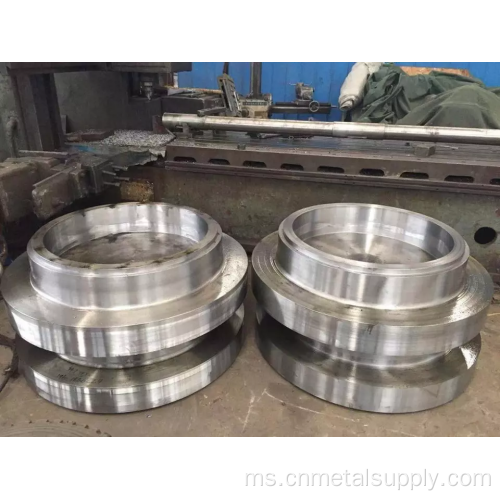

Product display

ASME/ANSI B16.5 Kelas 150 BL

Nominal Pipe Size  Outside Diameter of Flange Diameter of Raised Face Thickness of Flanges Min. Diameter of Bolt Circle Diameter of Bolt Holes Number of Bolts Approximate Weight kgs
NPS O R tf W I n
1/2 90 34.9 9.6 60.3 15.9 4 0.44
3/4 100 42.9 11.2 69.9 15.9 4 0.64
1 110 50.8 12.7 79.4 15.9 4 0.90
1 1/4 115 63.5 14.3 88.9 15.9 4 1.13
1 1/2 125 73.0 15.9 98.4 15.9 4 1.50
2 150 92.1 17.5 120.7 19.1 4 2.38
2 1/2 180 104.8 20.7 139.7 19.1 4 4.09
3 190 127.0 22.3 152.4 19.1 4 4.97
3 1/2 215 139.7 22.3 177.8 19.1 8 6.20
4 230 157.2 22.3 190.5 19.1 8 7.18
5 255 185.7 22.3 215.9 22.2 8 8.83
6 280 215.9 23.9 241.3 22.2 8 11.55
8 345 269.9 27.0 298.5 22.2 8 20.07
10 405 323.8 28.6 362.0 25.4 12 28.87
12 485 381.0 30.2 431.8 25.4 12 44.18
14 535 412.8 33.4 476.3 28.6 12 59.07
16 595 469.9 35.0 539.8 28.6 16 76.36
18 635 533.4 38.1 577.9 31.8 16 94.51
20 700 584.2 41.3 635.0 31.8 20 123.94
24 815 692.2 46.1 749.3 34.9 20 187.90

ASME B16.47 Siri B/API 605 Kelas 600 BL

Norminal Pipe Size O.D.of Flange, O Min.Thick-ness of BL Flange, tf Raised Fase Diam., R Diam of Bolt Circle No.of Bolt Holes Diam.of Bolt Hole Approxi-mate Weight kgs
26 890 111.3 727 806.4 28 44.5 528.79
28 950 115.9 784 863.6 28 47.6 626.51
30 1020 127.0 841 927.1 28 50.8 789.17
32 1085 134.9 895 984.2 28 54.0 946.54
34 1160 144.2 953 1054.1 24 60.3 1158.72
36 1215 150.9 1010 1104.9 28 60.3 1323.63
Flanges18 Jpg
